Sự khác biệt giữa lõi Ferrite và lõi bột sắt
Để lại lời nhắn

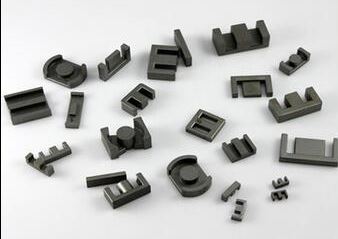

1. Lõi Ferrite là một oxit kim loại sắt từ. Theo như tính chất điện, điện trở suất của ferrite lớn hơn nhiều so với vật liệu từ tính kim loại và hợp kim, và nó cũng có tính chất điện môi cao hơn. Các tính chất từ của ferrites cũng cho thấy tính thấm cao ở tần số cao. Do đó, ferrite đã trở thành một vật liệu từ tính phi kim loại được sử dụng rộng rãi trong lĩnh vực tần số cao và dòng điện yếu. Ferrite có từ hóa bão hòa thấp (thường chỉ bằng 1 / 3-1 / 5 sắt nguyên chất), điều này hạn chế ứng dụng của nó trong các trường năng lượng cao và năng lượng cao tần số thấp đòi hỏi mật độ năng lượng từ cao.

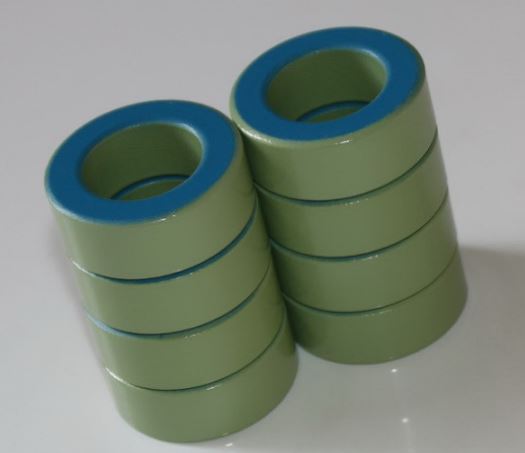

2. Lõi bột sắt là một thuật ngữ phổ biến cho vật liệu từ tính Fe3O4, chủ yếu được sử dụng để giải quyết các vấn đề tương thích điện từ (EMC) trong các mạch điện. Trong ứng dụng thực tế, các loại chất khác nhau sẽ được thêm vào theo các yêu cầu khác nhau để lọc trong các dải khác nhau.
Tương thích điện từ (EMC) đề cập đến sự lộn xộn được tạo ra bởi các lý do khác nhau trong mạch điện. Những clutter này không chỉ gây hại cho hoạt động bình thường của mạch điện, mà còn gây hại cho cơ thể con người ở một mức độ nhất định. Do đó, các quốc gia (đặc biệt là Liên minh châu Âu) có nhiều quy định khác nhau về vấn đề này, cụ thể là khả năng tương thích điện từ (EMC).
Sự lộn xộn trên dây chủ yếu giải quyết vấn đề EMC của nó thông qua lõi từ tính. Khi một dải lộn xộn nhất định đi qua lõi, các đặc tính điện từ của lõi làm cho dòng điện trong dải này bị biến đổi thành lực từ và một phần nhiệt được tiêu thụ. Để đạt được mục đích giảm sự lộn xộn.
3. Lõi Ferrite cho chế độ chung, bột sắt cho chế độ vi sai và tính thấm từ của bột sắt nhỏ hơn so với ferrite; lõi sắt bao gồm ferrite và lõi bột sắt bao gồm MPP, HF, SENDUST ferrite cho tần số cao nhưng không phải DC và lõi bột sắt cho tần số thấp có thể là DC.
4. Ưu điểm lớn nhất của từ tính mềm ferrite là nó có độ thấm và điện trở cao (102-106_.cm) ở tần số cao, nhưng Bs của nó thấp hơn nhiều so với vật liệu kim loại, vì vậy nó chỉ có thể được sử dụng ở công suất thấp. Lõi bột từ chỉ lấp đầy khoảng cách giữa vật liệu từ mềm kim loại và ferrite. Thông thường, tần số sử dụng từ thấp đến cao là ferrite lõi từ kim loại, và khả năng chịu lực từ thấp đến cao là kim loại lõi từ ferrite.
Ferrite, như một vật liệu từ tính đa chức năng, có thể tạo ra nhiều thiết bị cảm ứng. Hiện nay, hầu hết các nhà thiết kế điện chuyên nghiệp ở Trung Quốc đều quen thuộc với ferrite, nhưng họ không quen với lõi bột kim loại từ tính.
Nói đúng ra, lõi bột kim loại từ tính chuyên sản xuất các thiết bị điện cảm. Sự khác biệt giữa lõi bột kim loại và ferrites được liệt kê dưới đây.
1) lõi bột từ tính kim loại có Bs cao hơn và độ thấm thấp hơn. Đồng thời, đường cong thiên vị từ tính là gần như tuyến tính và có thể chịu được độ lệch DC lớn hơn, vì lõi không dễ bão hòa.
2) Sự phân bố đồng đều của khe hở không khí trong lõi bột từ tính kim loại có thể tránh được tổn thất cục bộ do mở khe hở không khí.
3) Các lõi bột từ tính kim loại phản ứng chậm hơn so với ferrites đối với sự thay đổi môi trường (thay đổi nhiệt độ và tác động cơ học), được xác định bởi các đặc tính của chính vật liệu kim loại và gốm. Cái trước có nhiệt độ Curie cao, và tính thấm của nó thay đổi rất ít trong phạm vi làm việc, vì vậy độ tin cậy của nó tốt hơn so với cái sau. Đây cũng là lý do tại sao lõi bột từ tính kim loại được sử dụng rộng rãi trong ngành công nghiệp quân sự. Phạm vi nhiệt độ làm việc của lõi bột từ tính kim loại rộng hơn so với ferrite và một số vật liệu thậm chí có thể hoạt động ở 300 C.
4) Phương pháp thiết kế lõi bột kim loại từ tính tương đối đơn giản, đặc biệt là trong thiết kế cuộn cảm công suất, hầu như không cần thiết phải kiểm tra các chỉ số động để xác minh thiết kế. Do tính ổn định kém của vật liệu ferrite, các thiết kế khác nhau là cần thiết cho các tình huống khác nhau, và các thử nghiệm động là cần thiết.
Độ thấm của lõi ferrite cao hơn nhiều so với lõi bột sắt. Nó thường được sử dụng trong sản xuất máy biến áp tần số cao và cuộn cảm chế độ chung. Có nhiều khoảng trống trong lõi bột sắt là khe hở không khí của lõi từ tính, thường được sử dụng cho điện cảm lưu trữ năng lượng và độ tự cảm chế độ vi sai.
