Cấu tạo và hiệu suất của máy biến áp vòng

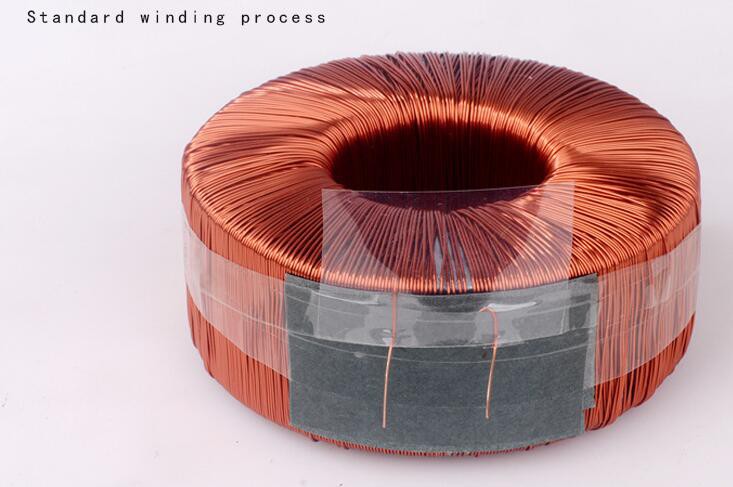

Người ta thấy rằng tổn hao dòng điện xoáy (tổn hao lõi) của cuộn dây quấn có lõi sắt hình vòng là nhỏ nhất nên người ta gia công lõi sắt của máy biến áp thành hình vành khuyên. Lõi của máy biến áp vòng được làm bằng tấm thép silic cán nguội có độ dày dưới 0. 35mm, được cán và tạo hình liền mạch. Cuộn dây được quấn đều trên lõi sắt, và chiều của đường sức từ do cuộn dây tạo ra và chiều của mạch từ của lõi sắt gần như hoàn toàn trùng nhau, do đó công suất dòng điện xoáy do dòng điện xoay chiều đi qua cuộn dây sinh ra là giảm thiểu. Suy hao lõi của máy biến áp loại U và loại E giảm hơn 50%, do đó cải thiện hiệu suất chuyển đổi của biến đổi điện áp hoặc cách ly.
Lõi của máy biến áp vòng có thể được xử lý ở mức độ không có khe hở không khí, hệ số xếp chồng có thể cao tới hơn 95 phần trăm và độ từ thẩm của lõi có thể là 1. 5-1. 8t (nhiều lớp lõi chỉ có thể khoảng 1,2t hoặc nhỏ hơn), vì vậy hiệu suất chuyển đổi điện của máy biến áp vòng có thể đạt hơn 95 phần trăm. Cấu tạo không khí của lõi biến áp vòng có thể làm cho dòng điện không tải rất nhỏ, không có hiện tượng nóng máy khi đóng điện trong thời gian dài.
Không gian chiếm bởi chiều dài, chiều rộng và chiều cao của máy biến áp vòng là một cấu trúc hình trụ, và thể tích của nó bằng khoảng một nửa so với kiểu chữ U và kiểu E. Máy biến áp hình xuyến. Lõi không có khe hở không khí và cuộn dây được quấn đều trên lõi hình khuyên. Cấu trúc tuần hoàn từ gần như trong một không gian kín, đạt được sự rò rỉ từ trường nhỏ, bức xạ điện từ yếu, khả năng chống nhiễu từ bên ngoài mạnh, không cần thêm lớp che chắn và nó được lắp đặt trên các thiết bị điện tử khác nhau có cấu trúc phức tạp, không có bất kỳ điện từ nào. sự can thiệp.
Lõi không có khe hở không khí, độ thẩm thấu cao và không có tiếng ồn rung động của cấu trúc vật lý. Ngay cả trong môi trường hoạt động với cường độ cao và dòng điện cao, mọi người không thể nghe thấy tiếng ồn
Khi máy biến áp vòng được tải và vận hành, nhiệt độ của nó rất thấp. Nói chung, tổn thất sắt của nó có thể nhỏ hơn 1W / kg, điều này đặc biệt phù hợp với các thiết bị có không gian tản nhiệt nhỏ.
Công suất của máy biến áp vòng thường được xác định theo đường kính và chiều cao của nó. Công suất càng cao thì khối lượng và trọng lượng càng lớn. Cấu hình của các thông số kỹ thuật công suất khác nhau và điện áp đầu vào và đầu ra khác nhau rất linh hoạt và thiết bị xử lý đơn giản và nhanh chóng.
Độ tăng nhiệt của máy biến áp vòng khi hoạt động đầy tải chỉ là 40 độ, có thể cho phép vận hành quá tải trong thời gian ngắn. Cuộn sơ cấp được cách điện bằng màng polyester loại B (130 độ) và có thể chịu được thử nghiệm điện áp chịu được 4000V AC trong 1 phút.
