Vô định hình và chuyển đổi tinh thể nano cung cấp năng lượng cao Cuộn cảm

Vô định hình và chuyển đổi tinh thể nano cung cấp năng lượng cao Cuộn cảm

Vô định hình và chuyển đổi nguồn cung cấp năng lượng nanocrystalline công suất cao cuộn cảm phổ biến chế độ điện dẫn điện biến áp Chi tiết sản phẩm Nó được áp dụng cho tất cả các loại cung cấp điện. Tính chất từ của hợp kim vi tinh thể cảm biến chế độ phổ biến Độ bão hòa cường độ cảm ứng từ B (T) 1.25 ...

Vô định hình và nanocrystalline chuyển mạch cung cấp điện công suất cao cuộn cảm phổ biến chế độ điện dẫn điện biến áp

Thông tin chi tiết sản phẩm

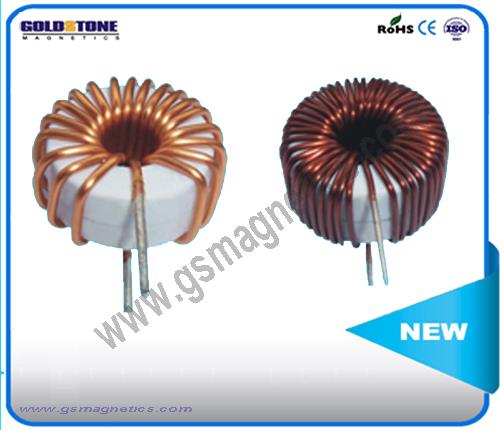

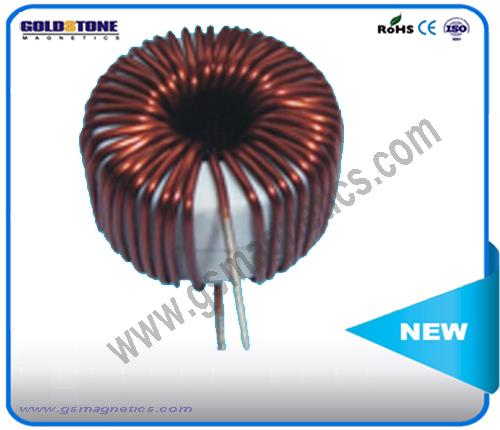

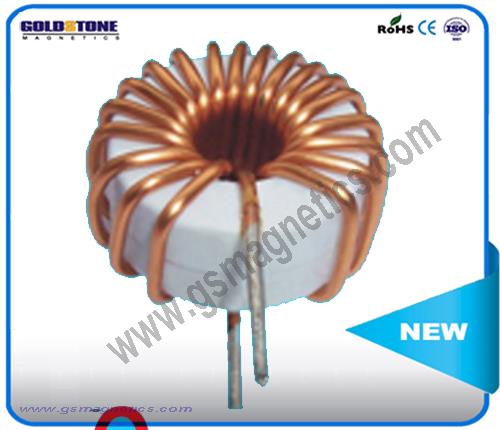

nanocrystayline induct .jpgnanocrystayline induct chế độ chung choke01 .jpgnanocrystayline induct chế độ chung choke .jpg

Nó được áp dụng cho tất cả các loại nguồn điện.

Tính chất từ của Microcrystalline Alloy cuộn cảm chế độ chung


Cường độ cảm ứng từ bão hòa B (T) 1.25

Tính thấm ban đầu I (Gs / Oe). 8 * 104

Độ thấm tối đa m (Gs / Oe). 20 * 104

Coxivity Hc (A / m) <>

Nhiệt độ Curie Tc (c) 560

Nhiệt độ kết tinh Tx (c) 500

Hệ số từ tâm bão hòa lambda s <2 *="" 10-6="">

Nhiệt độ làm việc liên tục -50 ~ 130

Mật độ cảm ứng từ còn lại Br (T) 0.5 ~ 0.8

Sắt mất P (20kHz, 0.5T), (W / kg) "25

Sắt mất P (100kHz, 0.2T), (W / kg) "70

Tỷ lệ hao hụt sắt là P (-50 ~ 125 C) (15%).


Hợp kim vô định hình là một loại vật liệu hợp kim mới được phát minh vào những năm 1970. Nó là một loại hợp kim vô định hình với các đặc tính của trật tự tầm ngắn và rối loạn tầm xa trong sự sắp xếp và kết hợp nguyên tử. Kim loại lỏng được làm nguội trực tiếp bằng công nghệ dập nguội tiên tiến quốc tế với tốc độ làm mát 1 * 106 c / s để tạo thành một dải mỏng vững chắc với độ dày từ 0,02 mm đến 0,04 mm. Microstructure không có cấu trúc tinh thể của vật liệu kim loại truyền thống, vì vậy nó có các tính chất khác nhau từ vật liệu truyền thống, chẳng hạn như tính chất từ mềm tuyệt vời, chống ăn mòn, chống mài mòn, độ cứng cao, cường độ cao, điện trở suất cao và vân vân. Do hiệu suất tuyệt vời của nó và quá trình sản xuất đơn giản, nó đã trở thành trọng tâm của nghiên cứu, phát triển và ứng dụng trong lĩnh vực khoa học vật chất trong và ngoài nước kể từ những năm 1980. Nó không chỉ phát triển vật liệu từ mềm cho ngành công nghiệp điện tử, mà còn phát triển các hợp kim để sử dụng khác, chẳng hạn như vật liệu hàn, chất xúc tác, vật liệu kết cấu và vân vân. Vào cuối những năm 1980, các học giả vật liệu đã phát triển các hợp kim từ mềm tinh thể nano trên cơ sở vật liệu vô định hình, có tính chất từ mềm tốt hơn.


Đặc điểm của vô định hình chế độ phổ biến cuộn cảm:


Bộ lọc cuộn cảm của chế độ EMC được chế tạo từ các tinh thể nano (các tinh thể siêu mịn) của EMC để tạo thành các lõi sắt cảm ứng chế độ EMC thông thường, có đặc tính cảm ứng từ độ bão hòa cao, độ thấm cao, điện cảm cao, đặc tính tần số tốt và nhiệt độ tốt ổn định (có thể được sử dụng trong một thời gian dài trong phạm vi nhiệt độ của - 50 ~ 130 C). Nó thích hợp cho EMC chế độ phổ biến can thiệp lọc và bảo vệ các thiết bị điện tử chính xác trong lưới điện và các nguồn năng lượng khác nhau.


Phạm vi áp dụng:


Cuộn cảm cuộn cảm chế độ chung là một phần quan trọng trong việc chuyển đổi nguồn điện, bộ chuyển đổi tần số, nguồn điện UPS và vv. Nguyên lý làm việc của nó: khi dòng điện hoạt động chảy qua hai cuộn dây đối diện quanh co, hai trường từ tính ngược H1 và H2 được tạo ra. Tại thời điểm này, dòng điện hoạt động chủ yếu được giảm thiểu bởi điện trở cuộn dây và điện cảm rò rỉ nhỏ ở tần số hoạt động không đáng kể. Nếu có tín hiệu nhiễu xuyên qua cuộn dây, cuộn dây có trở kháng cao, tạo ra hiệu ứng giảm chấn mạnh để làm giảm tín hiệu nhiễu.





Chế độ cảm biến chung và điện trở là cả hai điều kiện làm việc tín hiệu nhỏ, đòi hỏi độ tự cảm lớn hơn, tốt hơn, điện cảm L là tỷ lệ thuận với độ thấm hiệu dụng mu e, cùng các thông số kỹ thuật của lõi sắt, cao hơn mu e, lớn hơn L. Vì vậy, kích thước của lõi cuộn cảm chế độ chung có thể được giảm đáng kể bằng cách sử dụng vật liệu hợp kim siêu mịn, đặc biệt là cho lõi cuộn cảm chế độ chung trong điều kiện công suất cao và dòng điện cao. Nó có một tỷ lệ hiệu suất giá tốt và có thể thay thế vòng ferrite. Nói chung, độ thấm hiệu quả của các ferrit này là khoảng 10.000, trong khi độ thấm hiệu quả của các hợp kim hạt siêu mịn là khoảng 80-100.000. Dưới cùng một điện cảm, kích thước của lõi thứ hai chỉ là 1 / 8-1 / 10 của cựu, và sự khác biệt hóa trị đơn vị giữa hai là khoảng 4-5 lần. Rõ ràng, các hợp kim hạt siêu mịn có tính cạnh tranh cao hơn. Ví dụ, một nguồn cung cấp năng lượng chuyển đổi ba pha quân sự, 100A làm việc hiện tại, một lõi hợp kim tinh thể siêu mịn 130 90 30 mm để thay thế bốn lõi ferrite hiệu suất cao 130 70 50.


Spike Suppressor là thiết bị can thiệp chống ồn phổ biến trong việc cung cấp nguồn điện. Các cuộn cảm trong thiết bị này có kích thước nhỏ và lớn trong điện cảm. Nó đòi hỏi tính thấm cao của vật liệu lõi từ tính. Trong quá khứ, hợp kim vô định hình đồng được sử dụng để chế tạo loại thiết bị cảm ứng nhỏ này. Bởi vì hàm lượng Co cao, giá cao và độ khó của ứng dụng, hiện tại rất khó sử dụng băng tinh thể siêu mịn. Thay vì hợp kim vô định hình Co, làm cho loại lõi sắt tự cảm nhỏ này làm giảm đáng kể chi phí.


So với cuộn cảm ferrite, ưu điểm của cuộn cảm vô định hình là:


(1) do tiêu thụ điện năng thấp của các hợp kim nano tinh thể Fe, mật độ từ làm việc được phép cao hơn 200mT. Với việc giảm phần lõi và khối lượng, số lượng cuộn dây quay, số lượng đồng và sắt được sử dụng trong các máy biến áp điện tử tần số trung bình và cao sẽ giảm, và tổng chi phí sẽ giảm.
